综合布线系统测试方法

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-11-04

【标远线缆www.bellwin.com.cn】

综合布线系统电缆测试分为非屏蔽电缆和屏蔽电缆两种类型。

（1） 非屏蔽电缆链路和信道测试方式

综合布线系统工程非屏蔽电缆的电气测试方法，除3类、5类电缆布线系统采用基本链路连接方式（如图所示）外，还有5e类和6类是采用永久链路和信道的测试方法，它们的连接方式和测试范围是有区别的。5e类和6类布线系统测试方法如下所述。

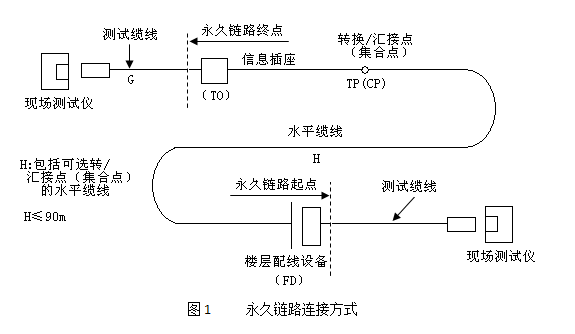

1） 永久链路模型。使用与测试固定链路（包括有水平电缆及相关连接器件）性能。永久链路的连接方式如图1所示。

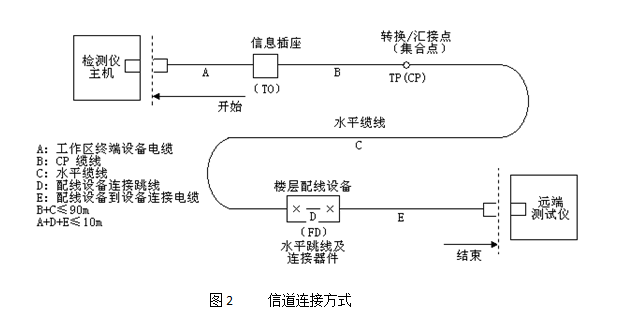

2） 信道模型。在永久链路连接模型的基础上，包括工作区和电信间的设备电缆盒跳线在内的整个信道性能。信道连接方式如图1所示。

信道包括以下段落：最长90m的水平缆线、通信引出端（又称信息插座）、转接（汇接）点/集合点、电信间的配线接续设备、跳线。设备缆线。其总长度不得大于100m。

（1） 屏蔽电缆的测试

综合布线系统只有在投入实际运行时，才能检验其电磁特性是否符合电磁兼容标准。网络的电磁特性会受制综合布线系统本身的平衡和/或屏蔽参数的影响，对于它的特性要求和测试方法，目前不具备现场测试条件，现场测试仪只能对屏蔽电缆屏蔽层两端做导通测试。

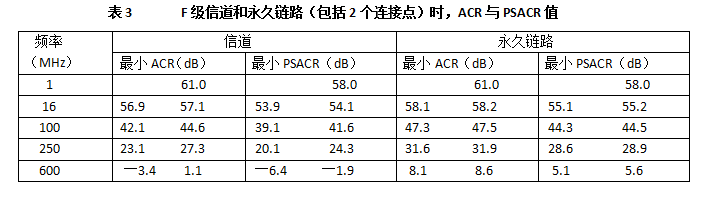

此外，对于等级为F的信道和永久链路，只存两个连接器件（无CP点）时的最小ACR值和PSACR值，应符合表3的规定。
