综合电缆系统的测试类型

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-10-30

【标远线缆www.bellwin.com.cn】

目前，在现行的国内标准或规范中主要体现3类、5类、5e类和6类布线系统的电气测试内容，具体内容和要求因电缆类别不同而有区别。

（1） 3类、5类电缆布线系统

在现有的综合布线系统工程中，采用3类、5类电缆布线除作为支持语（话）音主干缆线的应用外，在水平部分已不常采用或基本不用。但在原有综合布线系统中存在3类、5类布线，当需要扩容或整改时，仍需要检测其电气性能，检测内容应按我国国内标准或TIA/EIA568A、T5B67要求进行。

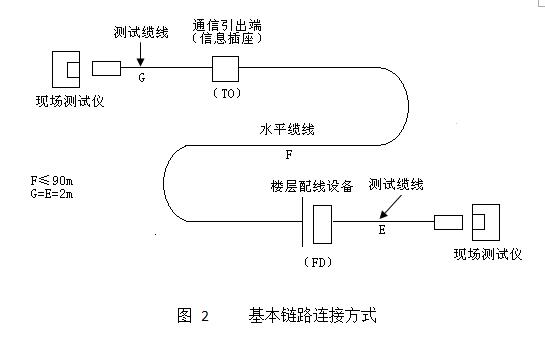

3类和5类水平链路按照基本链路和信道测试，相比内容及性能指标应符合要求，基本链路的连接方式应如图所示。

此外，对大对数主干电缆（一般采用3类或5类）及所连接的配线模块可按链路的连接方式进行4对线的线对长度、接线图、衰减的测试，但对近端串音测试结果，其指标值不得低于3类、5类4对对绞电缆综合布线系统所规定的数值。

   （2）5e类和6类电缆布线系统

5e类和6类电缆综合布线系统的工程电气测试内容主要有永久链路和信道，具体内容有以下几点。

1） 接线图

主要测试水平电缆终端连接在工作区或电信间配线接续设备接插件接线端子间（即8位模块式通用插座）的安装连接是否正确或错误。正确的线对组合为：1/2、3/6、4/5、7/8，分为非屏蔽和屏蔽两类，对于非RJ45插座的连接方式，应按相关规定要求办理，并列出现场测试结果。

在布线过程中有可能出现以下正确或不正确的连接图测试情况，具体如图所示。

2） 布线连接路及信道缆线的长度

应在测试连接图所要求的极限长度范围之内。综合布线系统工程电气测试方法的详细内容和技术指标等，在本节专门列出，这里予以简略。
