光纤链路测试方法

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-11-18

【标远线缆www.bellwin.com.cn】

国家标准（GB 50312—2007）《综合布线系统工程验收规范》的岁光纤链路测试方法作了规定，这里予以摘录。、

  （1） 在光纤链路测试前，应对所有的光连接器件进行清洗，务必力求干净整洁，并将测试接受其校准到零位。

  （2） 光纤链路测试内容应包括如下。

1） 光纤的连通性（即测试有无断纤）。在施工前应进行光纤光缆等器材的检验，一般要检查光纤的连通性，以免光缆中有断纤的产品混入工程。必要时宜采用光纤损耗测试仪（稳定光源和光功率计组合）对光纤链路的插入损耗和光纤长度进行测试。

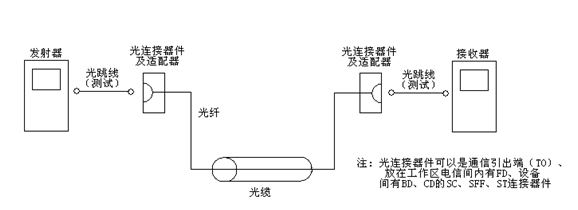

2） 光纤的衰减。对光纤链路（包括光纤、连接器件和熔接点）的衰减进行测试，同时测试光跳线的衰减值，可作为设备连接光缆的衰减参考值，整个光纤信道的衰减值应符合设计要求。光纤链路测试方式如图2.32所示连接。

3） 测试方法，主要包括如下内容。

在两端对光纤逐根进行双向（收与发）测试，连接方式如图2.32所示。图2.32中光缆可以使水平光缆、建筑物主干光缆和建筑群主干光缆。光纤链路中不包括光跳线在内。

（3）光纤链路的技术指标如下。

1） 综合布线系统工程中所采用的光纤的性能指标及光纤信道指标应符合设计要求。不同类型的光缆标称的波长、吗，每公里的最大衰减值应符合国际标准GB 50311—2007的规定即表2.28中的数值。

2） 光缆布线系统信道在规定的传输窗口测量的最大光衰减（又称介入损耗）应不超过国家标准GB 50311—2007的规定即表2.27中的数值。表中数值包括接头与连接插座的衰减之内。表中每个连接处的衰减值最大为1.5dB。

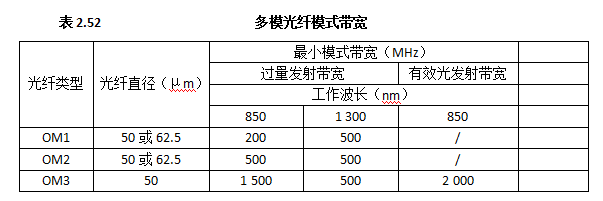

3） 多模光纤的最小模式带宽应符合GB 50311—2007的规定即表2.52中的数值。

4） 光纤链路损耗参考值在国内标准中列出见表2.53。光纤链路的插入损耗极限值也可用以下公式计算。

式中：光纤损耗＝光纤损耗系数（dB/km）×光纤长度（km）；

      连接器件损耗＝连接器件损耗/个×连接器件个数；

      光纤连接点损耗＝光纤连接点损耗/个×光纤连接点个数。

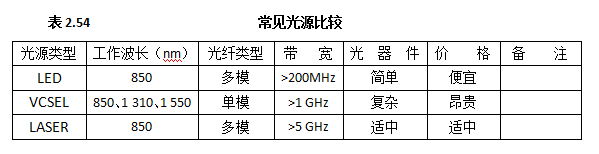

5） 所有光纤链路测试结果应有记录，记录存放在管理系统中，并纳入文档管理。光纤现场测试仪应根据网络的应用情况，选用相应的光源（LED、VCSEL、LASER）和光功率计或光时域反射仪（OTDR）。测试所选光源应与网络应用相一致，光源可以从表2.54内容中来选用。
