中国标准对综合布线系统组成的规定

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-07-31

    中国标准对综合布线系统组成的规定

【标远线缆www.bellwin.com.cn】

      我国邮电部于1997年9月发布了通信行业标准《大楼通信综合布线系统》（YD/T 926.1～3）。它主要是以国际标准为基础，并结合我国国情制定的。标准对综合布线系统的组成有了明确规定，并对其定义加以详述，便于使用。

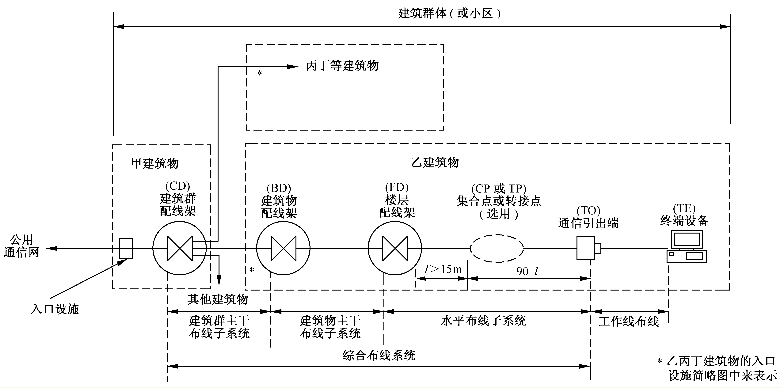

在这里分别叙述3个布线子系统和工作区布线的基本内容。

（1）  建筑群主干布线子系统

建筑群是由两幢及以上的建筑物组成的群体。在这个建筑群体中有一幢建筑物内装有该建筑群体的建筑群配线架，以便统一布线和连接。建筑群主干布线子系统是建筑群配线架到各幢建筑物配线架之间的通信线路，它们一端的终端设备──建筑群配线架也属于建筑群主干布线子系统。如果建筑群分布在整个街坊时，即成为街坊布线（又称街坊配线），这时通信线路以建筑群配线架为中心，采取星型或树型的网络结构，分别接到各幢建筑中的建筑物配线架。建筑群主干布线子系统包括建筑群主干电缆、建筑群主干光缆。建筑群配线架和建筑物配线架上的机械终端及建筑群配线架上的接插软线和跳线。

建筑群主干线路所需的电缆对数和光纤芯数较多，技术要求也高，因此应根据其所在段落当前业务需要，结合今后发展来考虑选型，是采用电缆还是光缆进行技术经济比较，在发展迅速的地区或目前经济发达的小区，一般情况下，建筑群主干布线宜采用光缆，如有些地区目前还难以估计或有其他因素，这时也可采用光缆。建筑群主干光缆或建筑群主干电缆均可用来直接引到建筑物配线架（主干光缆应用光配线架）进行连接。

建筑群主干光缆或建筑群主干电缆端额建筑方式，应根据光缆或电缆的规格数量、该段通信电路的重要程度和敷设环境的具体条件等因素考虑，并以技术可能和经济合理等要求进行比较筛选，应首先瞎用地下通信管道、沟渠或直埋等地下敷设方式，如有困难或其他因素的限制，也可采取其他敷设方式（例如立杆架空吊挂或沿建筑物墙壁敷设等）。

（2）  建筑物主干布线子系统

建筑物主干布线子系统是整幢建筑中垂直敷设的骨干馈线线路，它从建筑物配线架到各个楼层配线架的通信线路均属于建筑物主干布线子系统。该子系统包括建筑物主干电缆、建筑物主干光缆、建筑物配线架和楼层配线架的机械终端、建筑物配线架上的接插软线和跳线。

建筑物主干布线子系统是建筑中缆线线对最多、外径最大的重要通信线路，为了便于安装施工。减少线路障碍和简化维护管理，建筑物主干布线子系统中的建筑物主干电缆、建筑物主干光缆应直接端接到相关的楼层配线架，在其中间不应有转接点或接头（转接点又称过渡点或递减点，递减点一般不允许采用，它是指不同型式或规格的电缆、光缆相连接的地点；接头是指相同形式或规格的电缆、光缆连接）。

（3）  水平布线子系统

水平布线子系统是建筑中的分支线路部分，是从各个楼层的楼层配线架，本别引到各个楼层的通信引出端的通信线路。该子系统包括通信引出端、水平电缆、水平光缆及其楼层配线架上的机械终端、接插软线和跳线。

为便于安装施工和减少线路障碍，水平电缆或水平光缆在整个敷设段落中不宜有转接点或接头，两端宜分别直接连接到楼层配线架和通信引出端。如因地形限制（如拐弯多）或距离较长等限制，楼层配线架到每个通信引出端之间的电缆或光缆，允许有一个转接点，但要求电缆或光缆进入与接触转接点处，电缆线对或光纤芯数均应按1∶1互相连接，以保持对应关系，电缆线对或光纤芯数不应经过转接点改变数量。转接点处的所有电缆、光缆应做机械终端。当采用电缆进行转接时，所用电缆应符合通信行业标准《大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求》（YD/T 926.2—1997）中对称电缆附加传音要求的规定。

水平电缆、水平光缆在转接点处不宜为非永久性连接或做配线用的连接，一般 为永久性连接，且不做配线用途。

（4）  工作区布线

工作区布线在智能化建筑的综合布线系统中是最末梢且邻近用户的铜线线路。它的线对数量虽然很少，但对于童虎使用是都灵活方便和保证通信质量优劣确实重要的一环，应该在安装、使用和维护中都要注意。工作区布线是用户使用的终端设备连接到通信引出端的所有通信线路（包括连接的软线和插件组件）。它直接为用户服务，经常会有变化或移动的可能性，成为难以固定的一段线路，所以工作区布线一般是采取非永久性的敷设方式，以适应用户使用的需要。但在安装时，应注意其布线相对畹町，应采取敷设有序、合理布置，且有适当保护的固定方式，不得任意乱拉乱放。

在工作区布线中，还需要考虑工作电缆、工作区光缆的敷设长度及传输特性的要求，如果不能符合这些要求，有可能会影响某些系统或设备的应用。
