美国标准对综合布线系统组成的规定

【标远线缆www.bellwin.com.cn】

        综合布线系统的组成，可以分为6个子系统，即建筑群子系统、干线（垂直）子系统、配线（水平）子系统、管理子系统、设备间子系统和工作区子系统。现分别介绍如下。

（1） 建筑群子系统

       建筑群子系统是指两幢及以上的建筑物之间的通信电（光）缆和相连接的所有设备（包括保护装置）组成的通信线路。它的两端分别是两幢建筑的设备间子系统的接续设备。

（2） 干线（垂直）子系统

      干线子系统又称垂直干线子系统，奸臣垂直子系统。它是整幢建筑综合布线系统的主干部分，相当于中枢神经系统。它由两端分别敷设到设备间子系统或管理子系统及各个楼层配线（水平）子系统引入口处或楼层配线设备之间连接的电（光）缆组成。

（3） 配线（水平）子系统

      配线（水平）子系统有时称分支干线子系统或水平干线子系统，简称水平布线系统或水平子系统。它是局限于建筑中同一楼层的布线系统，其一端与干线子系统或管理子系统（每个楼层的配线设备）相连，另一端终街道通信引出端（信息插座）上，以便各种终端设备的插头及连线插接（即工作区子系统）使用，其缆线根据需要分别采用电缆或对绞线，也可采用光缆。

（4） 设备间子系统

      设备间子系统又称设备间布线子系统。设备间一般是指在没幢建筑内的适当位置专设的安装设备的房间，它还是网络管理和值班人员的工作场所。设备间子系统由引入建筑的电（光）缆、各种大型设备（如用户电话交换机、计算机主机）和其他链接设备（如总配线架及网络枢纽设备）等组成。

（5） 管理子系统

      管理子系统设置在每个楼层接续设备房间内，由交连、互连、跳线和插头等装置（一般均为标准的连接设备或装置）组成。

（6） 工作区子系统

       工作区子系统有时称工作站区子系统。工作区子系统的范围是从通信引出端到工作站本身接线处（即终端设备接线处）。每一处独立的需要设置端设备的区域，可划分为一个工作区。工作区子系统由终端设备连接到通信引出端的连线和连接装置（如适配器或接线盒）组成，其中不包括终端设备，但还包括装配软线、连接器（又称适配器）和连接所用的扩展软线等。
由于具体工程的规模大小不一，范围也有所不同，因此在具体工程中综合布线系统不一定有6个子系统自称，例如单幢建筑的综合布线系统就没有建筑群子系统，只由5个子系统组成。

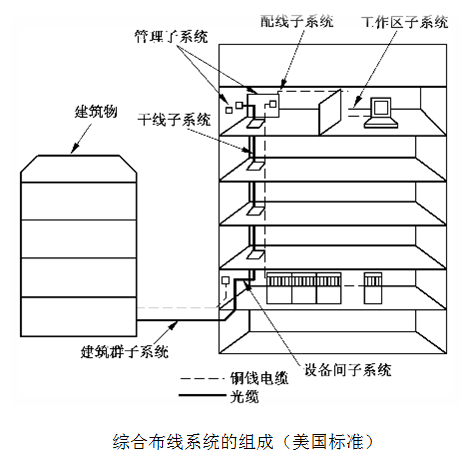

      上述6个子系统组成的情况以图来表示，从图中可以看出它们之间的关系。显然，它与国际标准的表示方法是不同的，应该注意。
