国家标准对综合布线系统网络体系分类的规定

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-08-09

   【标远线缆www.bellwin.com.cn】

      综合布线系统的网络体系是指以网络的若干元素互相联系而构成的一个整体，具体到综合布线系统的网络元素有结构、性能和要求等，所以网络体系有时又称为总体结构。按照不同的网络体系的分类，主要有一般性（或称通用性）的综合布线系统和特殊性的综合布线系统两大类型，如对特殊性的类型予以细分，又有屏蔽结构的综合布线系统和工业企业的综合布线系统（标准中简称为工业级布线系统）等类型，随着今后社会的发展，特殊性的综合布线系统的类型有可能会增多。一般性的综合布线系统通常是指非屏蔽结构、无特殊要求的，如细节有智能化建筑或智能化小区（包含住宅建筑综合布线系统）两种综合布线系统。由于它们是为智能化建筑或智能化小区主体工程服务的，这些主体工程的类型奇多而复杂，综合布线系统不可能随主体工程划分，因此，对于一般性的综合布线系统暂时不予以讨论，在以后章节中叙述，这里只对标准中规定的特性综合布线系统进行介绍。

1.屏蔽结构的综合布线系统

（1）采用屏蔽结构综合布线系统依据

（2）采用屏蔽结构综合布线系统的缆线和综合布线系统。

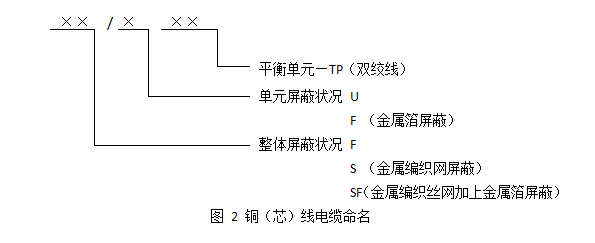

3） 综合布线系统中采用屏蔽结构的铜（芯）线电缆，其命名方法如图2所示。

2. 工业企业的综合布线系统

（1） 特殊环境需要综合布线系统的背景

工业企业点多面广，环境条件较复杂，有的甚至比较恶劣，若采用一般性的综合布线系统，则难以适应。因为在高温、潮湿、多灰、化学物质的侵蚀、强烈的振动和严重的电磁干扰等环境条件下，即使是最好的传统布线系统，其技术性能、安全可靠程度和布线部件使用寿命都会下降，难以满足通信（信息）的传输要求。除上述工业企业外，其他如宾馆、商场等建筑物内部也同样有常年潮湿的卫生间、存储货物的库房等恶劣条件的场所，此外，这些场合还有强大动力的电机泵房、空调、变配电设备，它们都会产生电磁干扰。因此，对于上述各种环境条件中的综合布线，应采用具有增强技术的产品并设置防护设施。因此，运用于工业企业的特殊性质和要求的综合布线系统也就应运而生，以取代一般的综合布线系统。

处于恶劣环境中的综合布线系统，其缆线护套和绝缘层材料会加速老化而缩短使用年限；其连接硬件（包括配线连接设备，连接器件等）因存在缝隙和洞孔，灰尘和潮气，甚至水分会从这些缝隙或洞孔处进入设备或部件中，且在它们的连接部位驻留，形成阻挡信息畅通的屏障。为此，一些生产综合布线系统产品的厂商，已经推出了一些使用方便、性能优良的连接硬件，并在已在部分工程中推广应用。不过，这类产品的价格较高，比一般产品高2倍左右。

（2） 采用工业企业综合布线系统的规定

按照国家标准《综合布线系统工程设计规范》（GB 50311—0227）的规定，采用的工业企业综合布线系统（简称工业级布线系统）应符合以下内容。

1）工业级布线系统应能支持语（话）音、数据、图像、书品、控制等信息的传递，并能在高温、潮湿、电磁干扰、易受撞击或振动、腐蚀气体或多灰的恶劣环境中使用。

2）工业级布线系统除在恶劣环境调换中使用外，也可应用于工业生产环境中具有良好环境条件的办公区、控制室和生产区之间的交界场所、生产区的信息点；此外，工业级布线系统的连接器件也可应用于室外环境中。

3）在工业设备或工艺装置相对集中安装的区域，为便于维护和管理，用在现场设置配线连接设备，且应符合使用要求。

4）工业级布线系统与一般综合布线系统一样，宜采用星型网络拓扑结构。

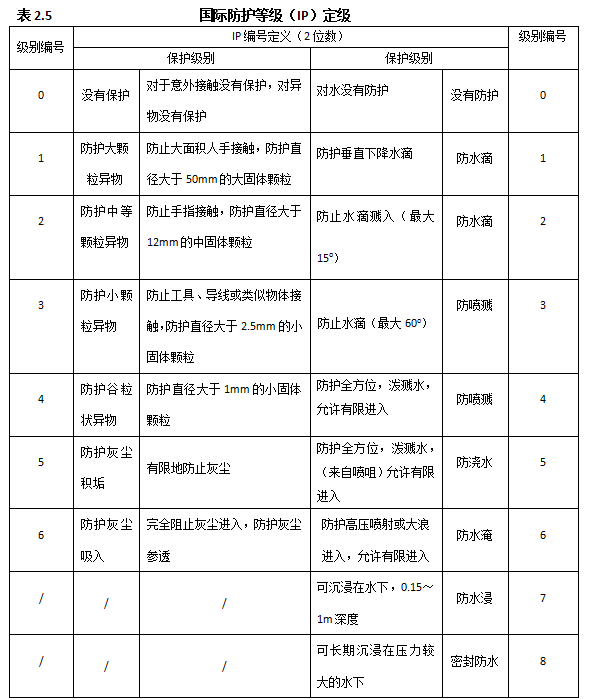

5）在工业级布线系统工程中选用配线设备等产品，应根据环境条件，确定IP（国际防护）的防护等级，以满足IP标准所提出的保护要求。IP（国际防护）定级见表2.5。

注：① 2位数用来区别防护等级，第1位针对固体物质，第2位针对液体。

    ②如IP67级别就等同于防护灰尘吸入和可沉浸在水下0.15～1m深度。
