综合布线系统中的网络拓扑结构是由各种设备（节点）和布线（链）组成的。它必须按综合布线系统组成。技术性能要求、经济合理原则、便于维护检修以及有利于改扩建等因素进行综合考虑，采取合理组合和科学配置的方案。这里所说的组合和配置包含组合逻辑和配置形式。其中，组合逻辑是描述网络技术功能和体系的组织结构；配置形式是描述网络单元（又称结构单元）之间互相连接的关系。也就是说各种网络单元或配线设备（或称节点）和传输线路（或称链路）的互相连接情况，在综合布线系统中就组成了网络拓扑结构。

综合布线系统中常用结构的网络拓扑结构，根据国家标准《综合布线系统工程设计规范》（GB 50311—2007）中的规定主要有以下几种。

1） 分级型

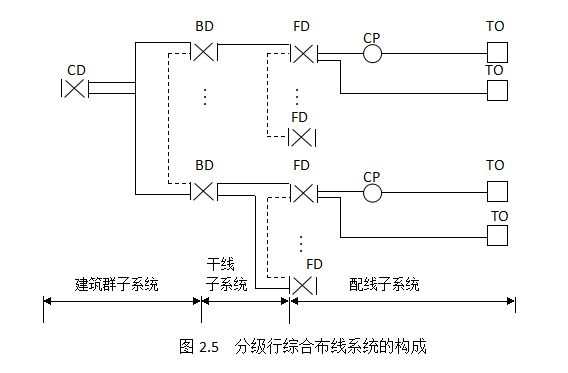

综合布线系统中各个子系统组成的分级型网络拓扑结构如图2.5所示。

  2）简化型

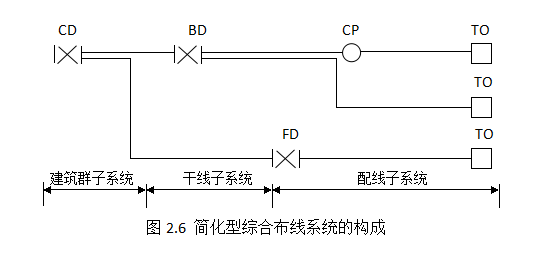

由综合布线系统中各个子系统采取简化结构方式组成。这是根据工程实际需要和客观具体条件，对网络拓扑结构适当简化，以减少配线连续设备数量和提高信号传输质量。简化型综合布线系统网络拓扑结构如图2.6所示。

从图2.6中可以看出楼层配线架（FD）

说明：参照有关标准，图2.5和图2.6中均未标注入口设施。

    3） 有入口设施的网络拓扑结构

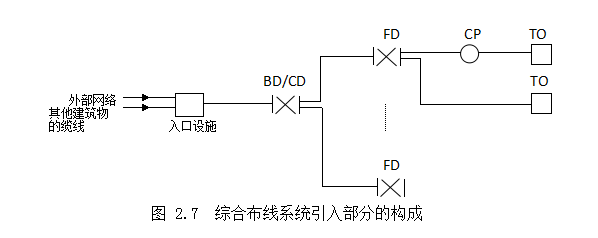

当综合布线系统设有入口设施和引入通信（信息）缆线时，其网络拓扑结构的构成应符合图2.7的要求。

图2.7表示建筑群配线架（CD）和建筑物配线架（BD）若在同一个建筑物内安装，且比较靠近（如在同一楼层），其两者功能可以合一，但需在配线架上划分建筑群主干或建筑物主干缆线的终端连接区域（又称连接场），以利于维护和管理。

      当智能化建筑物中设有设备间时，设备间所在楼层的楼层配线架（FD）可以和设备间中的BD/CD以及入口设施安装在同一场所，以简化网络结构，减少设备数量和维护工作。这是简化型综合布线系统网络拓扑结构的一个特例。
