综合布线系统的主要布线部件

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-09-24

【标远线缆www.bellwin.com.cn】

住在建筑中的综合布线系统工程常用的主要布线部件，按通信行业标准YD/T 1384—2005的规定，有非屏蔽（UTP）布线的对绞电缆（有时称对称电缆）接插软线和连接硬件，光纤布线的光缆、接插软线和连接硬件，同轴电缆布线的同轴电缆。接插软线和连接硬件3种类型。这些布线部件都应使用于露天环境，要能承受各种客观条件的恶劣影响，例如对于缆线应有抗光老化的材料制成护套，以延长其使用年限。所以在通信行业标准红对上述3种类型布线系统的部件做了相应的规定，现分别叙述，供设计参考。

一、 非屏蔽对绞电缆（UTP）布线

（1） 非屏蔽对绞（称）电缆应满足通信行业标准《大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求》（YD/T 926.2）中的所有技术要求。对于25对以下的实心绝缘水平对绞电缆应符合通信行业标准《数字通信用实心聚烯泾绝缘水平对绞电缆》（YD/T 1019）中的所有技术要求。

（2） 非屏蔽对绞设备软线和接插软线。除了设备规定的采用专用软线外，设备软线和接插软线应满足通信行业标准《大楼通信综合布线系统第2部分综合布用电缆、光缆技术要求》（YD/T 926.2）附录A的各种要求。

（3） 非屏蔽对绞主干电缆。非屏蔽对绞主干电缆应满足通信行业标准YD/T 926.2中的各项要求。

（4） 架空引入线。它是一种直径小、对数少的电缆，通常是从大对数电缆接出少量线对的，引出敷设到分散孤立用户的小对数电缆，其最大跨度应不超过60m。架空引出线的性能和要求应满足相关产品规范的规定，尤其抗牵引张里必须满足牢固可靠的要求。

（5） UTP连接硬件。用在非屏蔽对绞电缆（UTP）布线中所有连接硬件应满足通信行业标准《大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求》（YD/T 926.3）中的传输性和可靠性的要求。在通信引出端的位置处，UTP电缆应终端连接一个8位的通信引出端连接器件。

8位通信引出端连接器件应满足通信行业标准YT/T92.6.3中的模块接口要求，它的插座颜色标志及线对分配顺序均应符合通信行业标准YD/T 926.3中的规定。

二、 75Ω同轴电缆布线

75Ω同轴电缆布线由用户电缆、同轴设备软线和接插软线、同轴主干电缆和连接硬件等组成。现分别进行介绍，以便在工程参考使用。

（1） 同轴用户电缆

同轴用户电缆应符合通信行业标准《接入网用同轴电缆》（YD/T 897-1）中系列6、系列7或系列11的相关规定。同轴电缆的屏蔽层是极为重要的，通信行业标准YD/T 897-1规定它的最低屏蔽结构应是双层屏蔽；应采用一层搭接的金属带和一层最少有59%编织覆盖率的金属编织层。另外，通信行业标准《住宅通信综合布线系统》（YD/T1384）中规定的6、7或11系列同轴电缆是指符合YD/T867.1的规格代号为6、7或11的接入网用同轴电缆，如采用其他的电缆时，应核定其屏蔽结构是否符合标准YD/T 867.1的规定。

（2） 同轴设备软线和接插软线

除有关设备规定采用专用软线外，设备软线和接插软线应采用59系列或6系列同轴电缆，配以“F”型连接器装配组成。软线应要求100%地试验其他连续性，并应满足 Bellcore GR-1503-COFE的要求。设备软线和接插软线用连接器的尺寸应符合SCTE IPS-SP-401的要求。

（3） 同轴主干电缆

同轴主干电缆应符合6系列、7系列或11系列或同轴配线电缆的要求，其中6系列、7系列和11系列同轴电缆的具体指标参见YD/T 897.1，同轴配线电缆的具体指标参见YD/T 897.2。

（4） 连接硬件

主要有同轴电缆连接器和同轴引出端两种，分别介绍如下。

1） 同轴电缆连接器

主要有59系列、6系列、7系列和11系列的电缆，应与“F”型连接器里阿尼额。“F”型连接器应符合SCTE IPS-SP-401的要求。同轴配线电缆可与“N”型连接器连接。“N”型连接器应符合《N型射频同轴连接器》（GB/T 11314）的要求，也可参见以下

2） 同轴电缆引出端

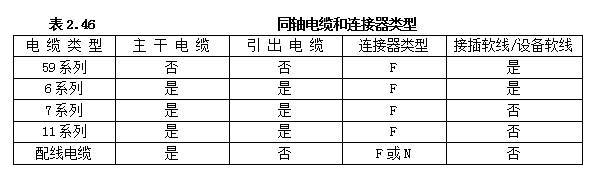

每根在通信引出端及配线盒中的同轴电缆，应装配有“F”型阴连接器。“F”型阴连接器应符合SCTE IPS-SP-401的要求，参见表2.46。

为了满足HFC宽带接入的需求，对于75Ω同轴电缆布线系统，在标准中推荐采用接入网用同轴电缆系列产品，其具体指标可参见通信行业标准YD/T897.1和YD/T897.2；如采用CATV用同轴电缆，其产品及相关的连接硬件应符合SJ/T 11138等系列标准的要求。SJ/T为原电子工业部推荐标准。
