国家标准对综合布线系统设备配置中的工作区的规定

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-08-20

国家标准对综合布线系统设备配置中的工作区的规定

【标远线缆www.bellwin.com.cn】

综合布线系统的设备配置是工程设计中的重要部分，它涉及工程建设规模的大小、通信（信息）设备数量的多少、工程建设投资的高低以及工程建设质量的优劣，因此，深受各方面的关注和重视，尤其是设备配置在近期与远期如何结合取定更为关键。

在综合布线系统进行设备配置设计时，主导思想是应充分考虑用户近期实际需要与远期发展态势相结合，使整个设备配置方案具有通用性和灵活性，尽量避免综合布线系统投产后不久，又要再次扩建或改建，造成工程建设投资极大的浪费。为此，GB 50311—2007提出了以下要求。

水平配线子系统的缆线较难敷设，且其容量（线对对数）不多，应以远期信息需要的数量为主，也就是缆线线对数量可以适当多些。

垂直主干子系统的缆线较易布放，且其容量（线对对数）较多，应以近期实用为主，也就是缆线线对数量适当少些。

设备配置数量经计算得到结构后，在结合电缆、光缆、配线设备和接线模块等的类型、规格、容量等因素予以选用，作出比较合理的设备配置方案。目前，智能化建筑综合布线系统设备配置的基本思路是：用于计算机网路的主干缆线，可采用光缆；用于电话通信的主干缆线则采用大对数对绞电缆，并考虑增加适当容量作为备用（一般为总对数的10%的备用线对），以保证通信（信息）网络系统安全可靠地运行。不过，综合布线系统工程的类型较多，且实际情况比较复杂，不可能按一种模式进行建设，在工程设计时，应结合智能化建筑的特点和实际需要，灵活机动地调整和运用。

1. 工作区

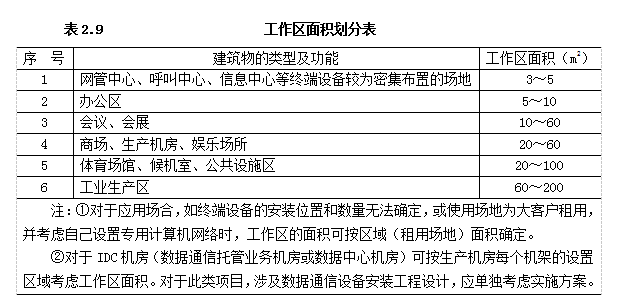

目前，按智能化建筑的功能和性质划分，其类型较多。根据我国国家标准《智能建筑设计标准》（GB 50314—2006）和《综合布线系统工程设计规范》（GB 50311—2007）的规定，大体上可分为办公、商业、文化、媒体、体育、医院、学校、交通、住宅、通用工业等类型。因此，对工作区面积的划分，应根据使用场合的具体情况而定，在国家标准GB50311—2007的条文说明中有附表规定，即表为2.9中的内容。

根据国家有关标准的规定，工作区配置宜符合以下几点。

（1） 工作区适配器的选用，宜符合下列规定。

1）设备的连接插座应与连接电缆的插头互相匹配；不同的插座与插头之间应加装适配器

2）在连接使用信号的数模转换、光电转换、数据传输速率转换等相应的装置时，应采用适配器。

3）对于网络规程的兼容，采用协议转换适配器。

4）各种不同的终端设备或适配器均安装在工作区的适当位置，并应考虑现场的电源与接地等系统施工安装的空间。

   （2） 每个工作区的服务面积，应按不同的智能化建筑的类型和性质以及应用功能来确定。表2.9中的数据参考。

按照国际标准和我国通信行业标准的规定，综合布线系统的工程的范围不包括非永久性的工作区布线，这里考虑的工作面积是作为规划中计算用户信息点数量时使用的。
