国家标准对配线子系统配置设计的规定

来源：《综合布线系统实用技术手册》吴达金 编著-仅供学习参考更新时间：2014-08-20

国家标准对配线子系统配置设计的规定

【标远线缆www.bellwin.com.cn】

在智能化建筑综合布线系统工程设计时，应根据提供与预测的近期和远期终端设备的设置要求、用户性质和其信息需求、网络结构以及工程客观条件等因素，确定智能化建筑内各个楼层所需要安装信息插座模块（即通信引出端）的数量及其位置，在设计中应适当留有扩展或改建的余地。根据标准对配线子系统配置设计的规定，一般应注意以下几项要求。

   （1） 配线子系统的缆线应采用非屏蔽或屏蔽4对对绞电缆，工程需要时也可采用室内多模光纤光缆或单模光纤光缆。

   （2） 电信间楼层配线架（FD）与电话交换配线及计算机网络设备之间的连接方式，按规定应符合以下要求。

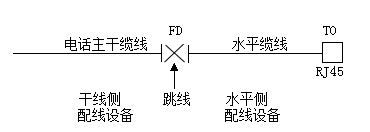

1） 电话交换配线的连接方式应符合图2.12的要求。图中表示在楼层配线架FD上用跳线连接。

图2.12    电话系统连接方式

2） 数据系统（计算机网络）的连接方式一般有以下两种。

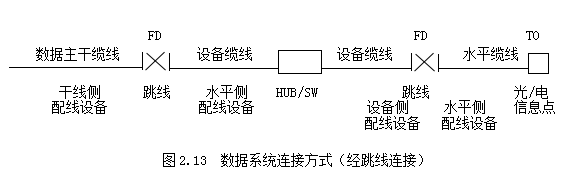

①  经跳线连接应符合图2.13的要求。

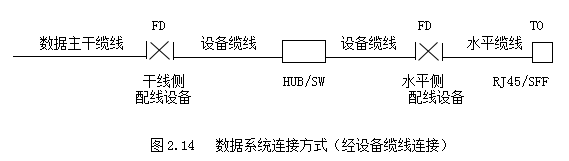

②  经设备缆线连接方式应符合图2.14的要求。

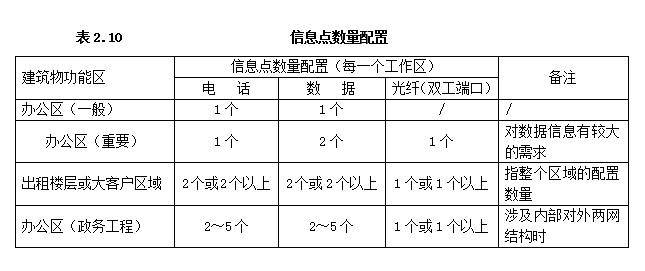

（3） 从表2.9中可以看出每一个工作区的面积和信息点数的范围比较大。根据现有的国内工程情况并参照表2.9的数据分析，设置110个信息点的现象都存在，并预留了电缆或光缆备份的信息插座模块。这是因为智能化建筑的不同类型和性质，对功能要求不一样，信息点数量不能只按办公楼的单一模式确定，尤其是对于专用性质或特殊性质的智能化建筑，例如电信枢纽、金融机构、体育场馆、会展中心等建筑。此外，还有一些专用信息网络系统设有对内或对外的多个信息网络系统，更应加强信息需要分析，得到较为科学、符合工程实际的信息需求结果，以求确定技术较为先进、设备也较合理配置的技术方案。有关标准规定每个工作区信息点数量可按用户的性质、网络结构的构成和实际需要来确定。要求每1个工作区信息插座模块（电、光）数量不宜少于2个，并应满足各种业务的需要。表2.10中做了分类列出，供设计时参考。

表2.10中所指的大客户区域也可以为公共设施的场地，例如商场，会议中心，会展中心，候车、船、航空等枢纽级站或场所等。

信息插座的底盒数应以插座盒面板设置的开口数量来确定，每1个底盒支持安装的信息点数量不宜大于2个。

   （4） 光纤Cincinnati插座模块安装的底盒大小，应充分考虑到水平光缆（2芯或4芯）终接处的光缆盘留空间和满足光缆对于弯曲半径的要求。为此，其底盒的空间应适当宽裕一些。

   （5） 工作区的信息插座模块应支持不同的终端设备接入，每1个8位模块通用插座应连接1根4对对绞电缆，即1根4对对绞电缆应全部固定终端连接在1个8位模块通用插座上，不允许将1根4对对绞电缆分开终端连接到2个或2个以上8位模块通用插座上。每1个双工或2个单工光纤连接器件及其适配器只连接1根2芯光缆。

   （6） 有关标准规定从电信间至每1个工作区水平光缆宜按2芯光缆配置。光纤光缆至工作区域满足用户群或大客户使用时，为保证通信安全和适当灵活使用，光纤芯数至少应有2芯备份，因此应按4芯水平光缆配置。

   （7） 连接至电信间的每一根水平电缆/光缆，应种接于相应的配线模块，配线模块与缆线容量应互相适应，不应矛盾或脱节。

电信间楼层配线接续设备（FD）主干缆线侧的各类配线模块，应按用户电话交换机、计算机网络的构成以及专干电缆/光缆的所需容量要求、模块类型和规格进行配置。

根据现有产品供应情况，配线模块可按以下原则选择（如产品型号、规格等有变化时，应做相应的调整）。

1） 多线对端子配线模块可以选用4对或5对卡接模块，每个卡接模块应卡接1根4对对绞电缆。一般100对卡接端子容量的木块，可卡接24根（采用4对卡接模块）或卡接20根（采用5对卡接模块）4对对绞电缆。

2） 25对端子配线模块可卡接1根25对大对数电缆或6根4对对绞电缆。

3）回线式配线模块（8回线或10回线）可卡接2根4对对绞电缆或8/10回线。回线式配线模块的每1回线可以卡接1对入线和1对出线。回线式配线模块的卡接端子可以是连通型、断开型和可插入型3类不同的功能。一般在CP处可选用连通型；在需要加装过压过流保护器时，应采用断开型；可插入型主要用于断开电路做检修的情况，在综合布线系统中一般没有这种应用需要。

4） RJ45配线模块（由24或48个8位模块通用插座组成）每1个RJ45插座可卡接1根4对对绞电缆。

5） 光纤连接器件每个单工端口应支持1芯光纤的连接，双工端口则支持2芯光纤的连接。

   （8） 电信间楼层配线设备（FD）处采用的设备缆线和各类跳线宜按计算机网络设备的使用端口容量和电话交换机的实装容量、业务的实际需求或信息点总数的比例进行配置，，比例范围为25%～50%。各配线设备的跳线可按一下原则选择或配置。

1）电话跳线宜按每根1对或2对对绞电缆容量配置，跳线两端连接插头采用IDC或RJ45型。

2）数据跳线宜按每根4对对绞电缆配置，天线两端连接插头采用IDC或RJ45型。

3）光纤跳线宜按每根1芯或2芯光纤配置，光跳线连接器件瞎用ST、SC或SFF型。采用小型SFF型光跳线连接器件时，可缩小相应的空间。
