数字视频监控系统的组成

来源：《网络与电视监控工程监理手册》黎连业、黄子河、及延辉 编著-仅供学习参考更新时间：2014-07-02

【标远线缆www.bellwin.com.cn】仅供学习参考

       数字视频监控系统采集的是模拟视频信号，数字化后进行图像压缩，然后进行存储、传输机相关控制处理。数字视频监控系统将视频图像保存在硬盘里这种方式，通常称为DVR（Digital Video Server）。如果在中心端的数字视频系统直接指令送往受控设备，如控制云台的上、下、左、右，摄像机的焦距、远近、变焦摄像机的雨刷，红外开关等，这些功能便称为数字视频控制DVC（Digital Video Control）常用的数字视频监控系统组成的示意图如图1和图2所示。

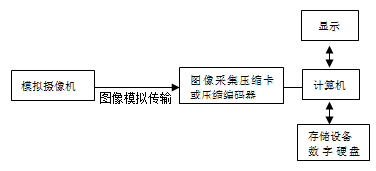

图1 模拟输入/传输数字视频输出示意图

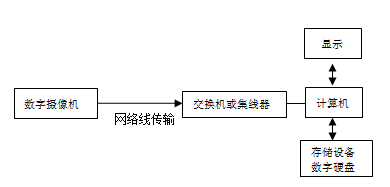

图2 数字输入/传输数字视频输出示意图

数字摄像机将产生真正的全数字视频监控系统。数字摄像机直接传输数字化后并经过压缩编码的数字视频图像流，通过网络将视频流传输到计算机中，这种数字摄像机还可以就地输出空中信号控制云台的解码器。、

目前，大多数的数字视频监控系统还是采用图10-6的方式，通过模拟摄像机采集图像，通过传输介质传荣到图像采集压缩卡，转换为数字视频图像信号，进入计算机处理、显示、存储。图像采集编码卡便成为计算机数字视频监控系统中关键设备之一。一块卡通常支持1～4路视频采集压缩，一台计算机上可以插1～4快卡，以支持1～16路视频采集和输出。
