      综合布线系统缆线的连接和终端，是安装施工中极为重要的工序，其范围涉及主干和配线等各个布线子系统的缆线和相关的配线设备。传输媒介主要是指综合布线系统中的铜芯导线电缆的接续和终端，在国家标准中也包括光纤光缆的接续和终端的内容。现按国家标准《综合布线系统工程验收规范》（GB 50312—2007）的规定予以叙述。

1.综合布线系统对绞（称）电缆的接续和终端

（1）缆线终端连接时，应符合以下要求。

1） 缆线在终端连接前，必须核对检验缆线标识内容是否正确，经认定无误后才能施工。

2） 缆线中间不应有接头。

3） 缆线总段连接处必须牢固可靠、接触良好，确保传输质量。

4） 对绞（称）电缆与连接器件时，应核对信号、信位色标，不得颠倒和错接，力求消除一切错误或不良现象。

  （2） 对绞（称）电缆在终端连接时，应符合以下要求。

1） 电缆线对终端连接时，每对对绞线应保持扭绞状态，扭绞松开长度应符合以下规定。

① 对于3类电缆，扭绞松开长度不应大于75mm；

② 对于5类电缆，扭绞松开长度不应大于13mm；

③ 对于6类电缆，应尽量保持原有的扭绞状态，应设法减少扭绞松开长度。

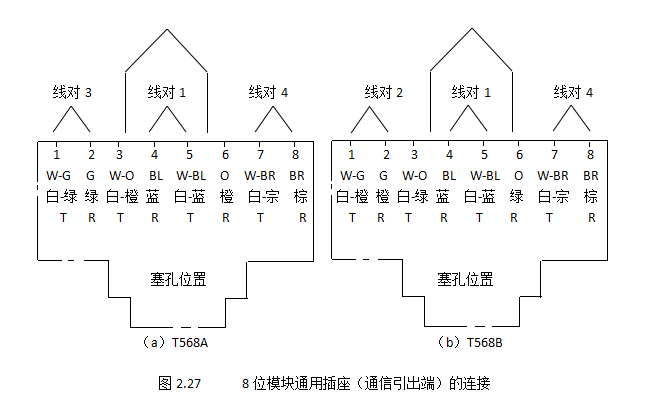

2）对绞线对与8位模块式通用插座互相连接时，必须按标准中规定的色标和线对顺序分配到位，核对无误后才能进行卡接。插座类型、色标和线对编号应符合图中的规定。

目前，国内外标准规定有T568A和T568B两种终端连接方式，T568A为推荐型，T568B为可选择型，在工程中均可使用，但在同一个综合布线系统工程中，两种连接方式混合使用或同时使用，以免发生错误连接，导致工程隐患。

3） 当综合布线结构系统采用7类布线，且采用非RJ45方式终端连接时，连接图应符合相关标准的规定要求。

4） 在屏蔽结构对绞（称）电缆的屏蔽层与连接器件终端连接处，屏蔽罩应通过紧固器件可靠接触，使缆线屏蔽层与连接器件屏蔽罩形成360o圆周牢固紧密接触，接触长度不宜小于10mm。屏蔽层不应用于手里的场合，以免屏蔽层难以承受外力而发生破损、断裂等不良现象，直接影响屏蔽效果。

5） 对于具有不同屏蔽结构的对绞线或屏蔽电缆，不同的屏蔽层应采用不同的终端连接方法。例如应对编织层或金属箔与汇流导线进行切实有效的终端连接。

6） 每个2口86面板底盒宜终端连接2根对绞（称）电缆或1根2芯/4芯光缆，不宜兼做过路（线）盒使用。

2.  综合布线系统光缆的接续和终端

   （1） 光缆的连续和终端应采用以下方式。

1） 光纤与连接器件连接可采用尾纤熔接、现场研磨和机械连接方式。

2） 光纤与光纤的连续可采用熔接和光连接子（机械）连接方式。

   （2） 光缆芯线终端连接应符合下列要求。

1） 采用光纤连接盘对光纤进行连接、保护；在连接盘中光纤的弯曲半斤半径（又称曲率半径）应符合安装工艺要求。

2） 光纤熔接处应加以保护和固定，增加抵抗外来损害的能力。

3） 光纤连接盘面板上应有标志，以便识别。

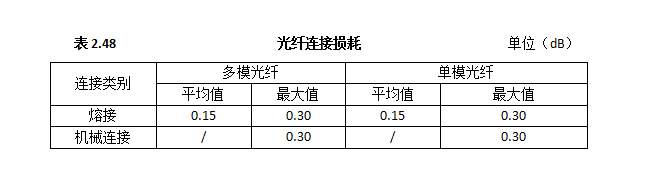

4） 光纤连接损耗值应符合表中的规定。

    （3） 各类跳线的终端连接应符合下列规定。

1） 各类跳线缆线和连接器件之间的接触应良好，接线准确无误，标志齐全。跳线选用的类型应符合标准或设计的要求。

        2）各类跳线的长度应符合设计要求。
